Beberapa cara melakukan naik srtoke nol paking
Saya akan mencoba membahas semua ini dengan simple langsung aja....
1.Cara pertama naik stroke nol paking
bisa dilakukan dengan menggunakan stang seher yg menggunakan ukuran pen bawahnya lebih kecil...umumnya menggukanstang seher motor 2tak sperti suzuki ts,yamaha robot dll...teman2 bisa lihat langsung contoh seperti gambar di bawah ini...
Contoh gambar kruk as standard yg belum di modifikasi
Contoh gambar kruk as setelah di modifikasi (naik stroke)
selanjutnya memodifikasi piston...bagian bawah piston dikurangi beberapa mm (di sesuaikan kondisi) biar tidak mentok kruk as pada saat berada di TMB (titik mati bawah) berikut contoh gambarnya
jika kondiisi piston masi saja mentok teman2 bisa lakukan dengan cara terakhir yaitu dengan pemapasan kruk as....brikiut contoh gambarnya.....
langkah selanjutnya tgl penyesuain tinggi piston pada blok langkah ini tgl menyesuaikan saja...bila kondisi piston mendem (tenggelam) beberapa mm bisa memapas bagian bawah blok sesuai jarak mendem(tenggelam) piston tsb.....
bila piston nongol (keluar) bisa dengan cara menambahkan beberapa paking disesuaikan hingga pas...
kenapa saya tidak memberikan ukuran yg pasti dikarnakan agar teman2 bisa mengaplikasikan kesemua jenis motor...jadi teman2 tinggal menyesuaikan saja..... dan penjelasan saya ini hanyalah sebagai gambaran...
oke selanjutnya cara yg ke dua

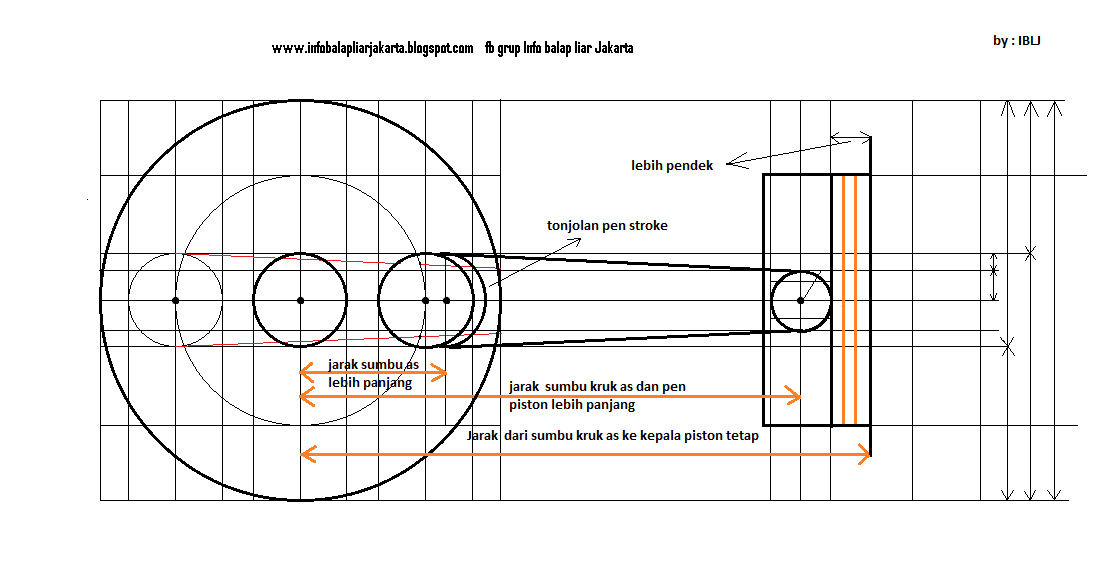

2.cara ini menggunakan pen stroke dan seher yg lebih pendek
(umumnya menggunakan seher cbr,sonic/racing part yg ber ukuran pendek)
masi menggunakan stang seher yg pendek seperti stang seher smash,grand dll..... namun tetap menggunakan ukuran pen bawah yg sama...bedanya disini menggunakan pen stroke (pen bawah di modifikasi /bisa lansung menggunakan part racing)
contoh gambar pen stroke
contoh gambar seher yg lebih pendek
KRUK AS SEBELUM DI MODIFIKASI
KRUK AS SETELAH DI MODIFIKASI
selanjutnya memodifikasi piston...bagian bawah piston dikurangi beberapa mm (di sesuaikan kondisi) biar tidak mentok kruk as pada saat berada di TMB (titik mati bawah) berikut contoh gambarnya
jika kondiisi piston masi saja mentok teman2 bisa lakukan dengan cara terakhir yaitu dengan pemapasan kruk as....brikiut contoh gambarnya.....
langkah selanjutnya tgl penyesuain tinggi piston pada blok langkah ini tgl menyesuaikan saja...bila kondisi piston mendem (tenggelam) beberapa mm bisa memapas bagian bawah blok sesuai jarak mendem(tenggelam) piston tsb.....
bila piston nongol (keluar) bisa dengan cara menambahkan beberapa paking disesuaikan hingga pas...
kenapa saya tidak memberikan ukuran yg pasti dikarnakan agar teman2 bisa mengaplikasikan kesemua jenis motor...jadi teman2 tinggal menyesuaikan saja ......dan penjelasan saya ini hanyalah sebagai gambaran...
bahan tulisan ini blm terselesaikan secara menyeluruh namun sekiranya dapat membantu teman2 yg ingin mengetahui secara singkat proses konstruksinya..karna sebagian besar teman2 banyak belum mengerti/gambaran cara pembuatan stroke up nol paking
(semoga bermanfaat)
TERIMA KASIH
1.Cara pertama naik stroke nol paking
bisa dilakukan dengan menggunakan stang seher yg menggunakan ukuran pen bawahnya lebih kecil...umumnya menggukanstang seher motor 2tak sperti suzuki ts,yamaha robot dll...teman2 bisa lihat langsung contoh seperti gambar di bawah ini...
Contoh gambar kruk as standard yg belum di modifikasi
Contoh gambar kruk as setelah di modifikasi (naik stroke)
selanjutnya memodifikasi piston...bagian bawah piston dikurangi beberapa mm (di sesuaikan kondisi) biar tidak mentok kruk as pada saat berada di TMB (titik mati bawah) berikut contoh gambarnya
bila piston nongol (keluar) bisa dengan cara menambahkan beberapa paking disesuaikan hingga pas...
kenapa saya tidak memberikan ukuran yg pasti dikarnakan agar teman2 bisa mengaplikasikan kesemua jenis motor...jadi teman2 tinggal menyesuaikan saja..... dan penjelasan saya ini hanyalah sebagai gambaran...
oke selanjutnya cara yg ke dua
2.cara ini menggunakan pen stroke dan seher yg lebih pendek
(umumnya menggunakan seher cbr,sonic/racing part yg ber ukuran pendek)
masi menggunakan stang seher yg pendek seperti stang seher smash,grand dll..... namun tetap menggunakan ukuran pen bawah yg sama...bedanya disini menggunakan pen stroke (pen bawah di modifikasi /bisa lansung menggunakan part racing)
contoh gambar pen stroke
KRUK AS SEBELUM DI MODIFIKASI
KRUK AS SETELAH DI MODIFIKASI
bila piston nongol (keluar) bisa dengan cara menambahkan beberapa paking disesuaikan hingga pas...
kenapa saya tidak memberikan ukuran yg pasti dikarnakan agar teman2 bisa mengaplikasikan kesemua jenis motor...jadi teman2 tinggal menyesuaikan saja ......dan penjelasan saya ini hanyalah sebagai gambaran...
bahan tulisan ini blm terselesaikan secara menyeluruh namun sekiranya dapat membantu teman2 yg ingin mengetahui secara singkat proses konstruksinya..karna sebagian besar teman2 banyak belum mengerti/gambaran cara pembuatan stroke up nol paking
(semoga bermanfaat)
TERIMA KASIH
